概要

hoboNicola NK60 キーボードは、一般的なコンパクトキーボードに 左右の親指キー と 同時打鍵処理機能 を追加することで、おおむねNICOLA 配列によるかな入力を可能にしたキーボードです。
 NICOLA モードをオンにすると、親指キーとの同時打鍵によって高速なかな入力が行えます。オフのときは通常の英数字入力として動作します。

レイアウト構成

JISレイアウト版

NICOLA 配列のかな刻印が施された市販キーキャップは存在しないため、今のところ JIS カナ刻印のキーキャップで代用 しています。
 英数字・記号の配置は JIS 配列に準拠しているため、英数字入力に関しては刻印どおりに入力できます。

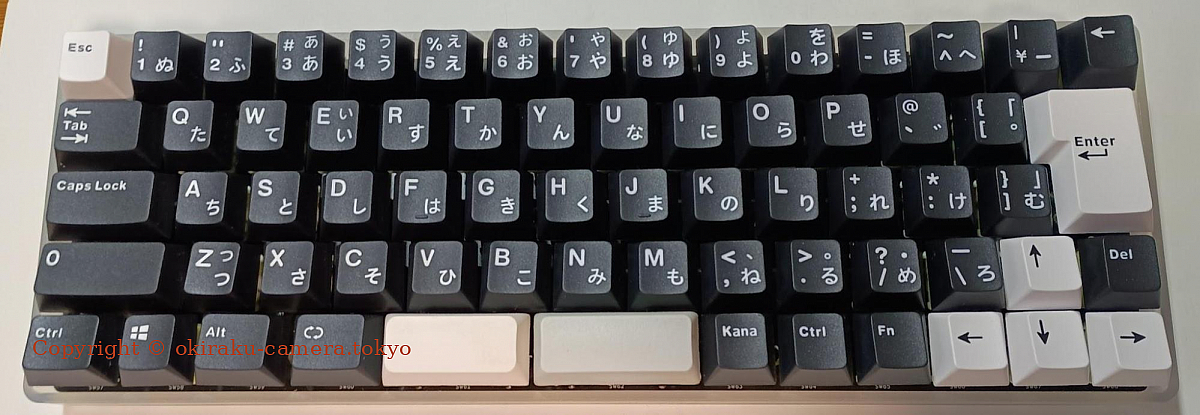

nk60 JISレイアウト

USレイアウト版

US レイアウト版を利用する場合は、以下の設定が必要です。

  • ホスト PC の物理キーボード設定：英語（101/104 または ANSI）
  • キーボード自体の設定：US レイアウト

ただし、PC 側が日本語キーボード設定のままでも、キーボード自体を日本語レイアウトに設定すれば、Fn キー併用で英数字・記号の入力は可能です。
 その場合、キーキャップの刻印と実際の入力が一部異なる点に注意してください。

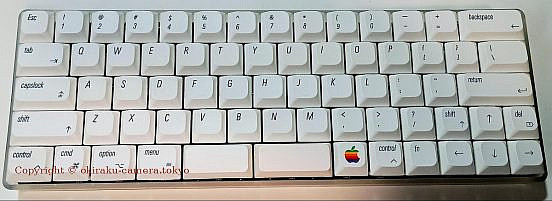

nk60 USレイアウト

 NICOLA 配列と NICOLA モード

おおむねNICOLA配列

NICOLA モードをオンにすると、キーボードは NICOLA 配列に基づいたかな入力モードになります。左右の親指キーとの同時打鍵により、濁音・半濁音などの入力が可能です。NICOLAモードがオンのとき、キーボード底部の青色LEDがゆっくりと明滅を繰り返します。

NICOLA モードがオフのときは、一般的なキーボードと同様に英数字入力として動作します。

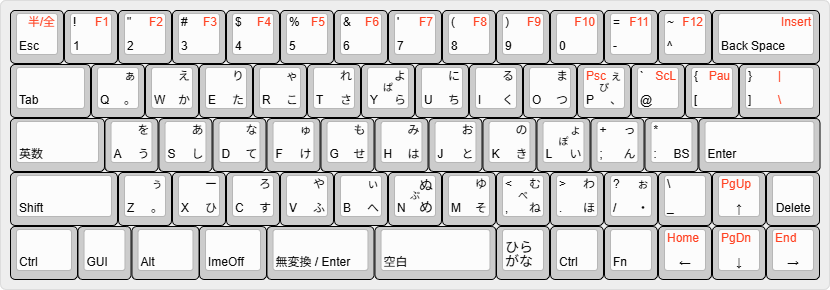

hoboNicola配列

(白地のキーや図にないキーはNICOLAモードと無関係）。

キーボード仕様

レイアウト

NICOLA 配列を実現するために必要なキーを、できるだけコンパクトな範囲に過不足なく配置しています。
 JIS 版・US 版ともに、Fn キーとの組み合わせで ファンクションキーやいくつかの特殊キーを入力できます。

JISレイアウト

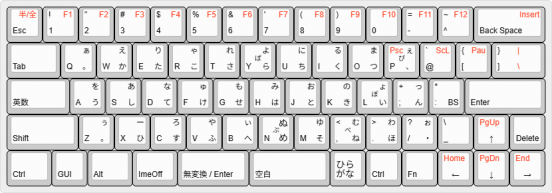

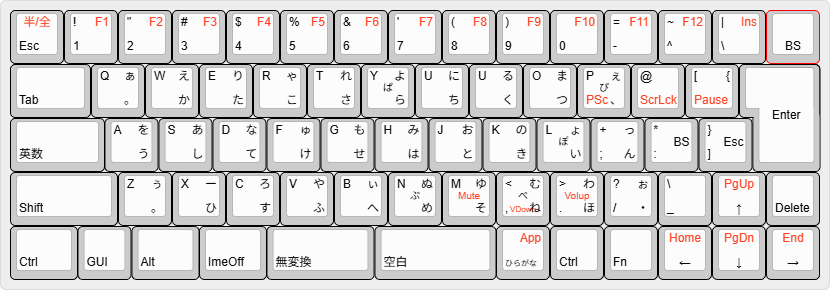

nk60 JISレイアウト
  • 赤字は、Fnキーを押しながら入力したときのキー。
  • QWERTYUIO の各キーは、Fnキーオンで、F13～F21キーとして機能する。

USレイアウト

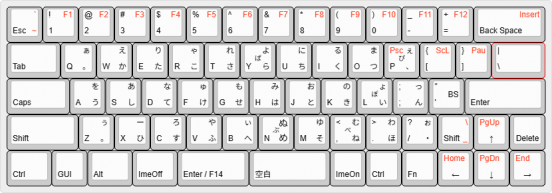

nk60 USレイアウト
  • 赤字は、Fnキーを押しながら入力したときのキー。
  • QWERTYUIO の各キーは、Fnキーオンで、F13～F21キーとして機能する。

なお、PC 側が日本語キーボード設定のときにUSレイアウトのキーボードを接続すると、以下のような配列となります (キーボード自体は日本語レイアウトに設定）。

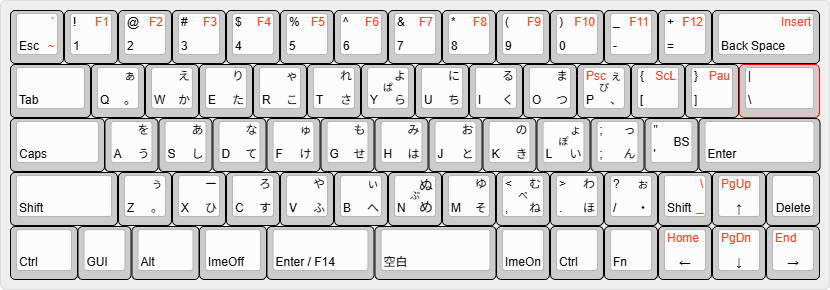

nk60 USレイアウト(日本語キーボード時）

USレイアウトではキー数が不足するため、右側のShiftが _ (アンダースコア）、Enterの上のキーのFnキーオン側が、\ | となります。

注意事項

Windowsのホスト PC の物理キーボード設定が英語キーボード（101/104 または ANSI）の場合や、MavOSに接続する場合、日本語Windowsキーボード用の無変換キーや変換キーは完全に無視されます。hoboNicolaキーボードでは、無変換キーや変換キーの代わりに F14, F15を用いることができます。そのため設定によっては、FnキーオンのときにF14やF15を入力できないことがあります。

ImeOn, ImeOff

図中の ImeOn は HID の LANG0、ImeOff は LANG1 を出力します。

  • MacOS 日本語キーボード
    • LANG0 → 「かな」
    • LANG1 → 「英数」
  • Windows / Linux（mozc）
    • LANG0 / LANG1 により多くの IME のオン・オフが可能

NICOLAモードのIMEの連携

NICOLA 配列で快適に入力するためには、IME の文字種切り替えと NICOLA モードのオン・オフを連動させることが重要です。

動作方針

  • 「ひらがな」キー
    • NICOLA モードをオンにする
    • IME をひらがな入力にする
  • 「ImeOff」または「英数」キー
    • NICOLA モードをオフにする
    • 英字入力に切り替える

IME が かな入力で NICOLA モードがオンのときに「ひらがな」キーを何度押しても、状態は変わらず安全です。

 推奨 IME 設定

IME のオン・オフをトグルではなく 一方向で確定する設定 にすることで、誤入力を防ぎ、NICOLA 配列との連携が安定します。

IME編集操作（キー設定）のカスタマイズ例

キー 入力変換済み文字なし 入力文字のみ 変換済み 備考
英数 IME-オフ 英数キー 英数キー トグル動作を避ける
無変換 ひらがなキー ひらがな かな変換 ひらがな変換、かな文字種切り替え
ひらがな ひらがなキー ひらがなキー ひらがなキー 常にひらがな入力へ
SPACE 空白 全変換 拡張候補 変換操作用

※　ひらがな変換しておくことで、次の文字入力で入力が確定するので Enterキーを押す回数が減る。

運用上のポイント

  • 「ひらがな」キーで常に NICOLA 配列の日本語入力を開始できる
  • 「ImeOff」または「英数」キーで確実に英字入力へ移行できる
  • NICOLA モードと IME の状態を一致させることで誤入力を防止できる

IMEがかな入力でキーボードがNICOLAモードのオンのときに、「ひらがな」を押しても、おのおのの状態は変化せず無害です。英数入力のときに英数やImeOffを押したときも同様。
